Закладна сталева пластина 200 × 200 мм з 4 отворами Ø12 мм

Квадратна пластина з листової сталі розміром 200 × 200 мм з чотирма монтажними отворами Ø12 мм. Доступна у варіантах товщини 4, 5, 6, 8 або 10 мм.

Пластина має універсальну геометрію та може використовуватися не лише як закладна деталь для бетонування. Вона підходить як монтажна, кріпильна, опорна або анкерна пластина, приварна п'ята, база стійки чи колони, квадратний фланець або готова металева заготовка для власної конструкції.

Застосування

Пластину можна використовувати для виготовлення та монтажу металевих стійок і опор, каркасів, огорож, воріт, хвірток, навісів, перил, стелажів, столів, підставок, рам, кронштейнів та інших металоконструкцій. До пластини можна приварити профільну трубу, кутик, швелер, стійку, шпильку або інший сталевий елемент.

Чотири отвори дозволяють закріплювати пластину болтами або анкерами до бетонної, цегляної, металевої чи іншої основи, якщо обране кріплення призначене для відповідного матеріалу. Отвори Ø12 мм можуть використовуватися з багатьма видами кріплення M10; конкретний анкер, довжину та допустиме навантаження потрібно підбирати за вимогами виробника кріплення та розрахунком конструкції.

Геометрія

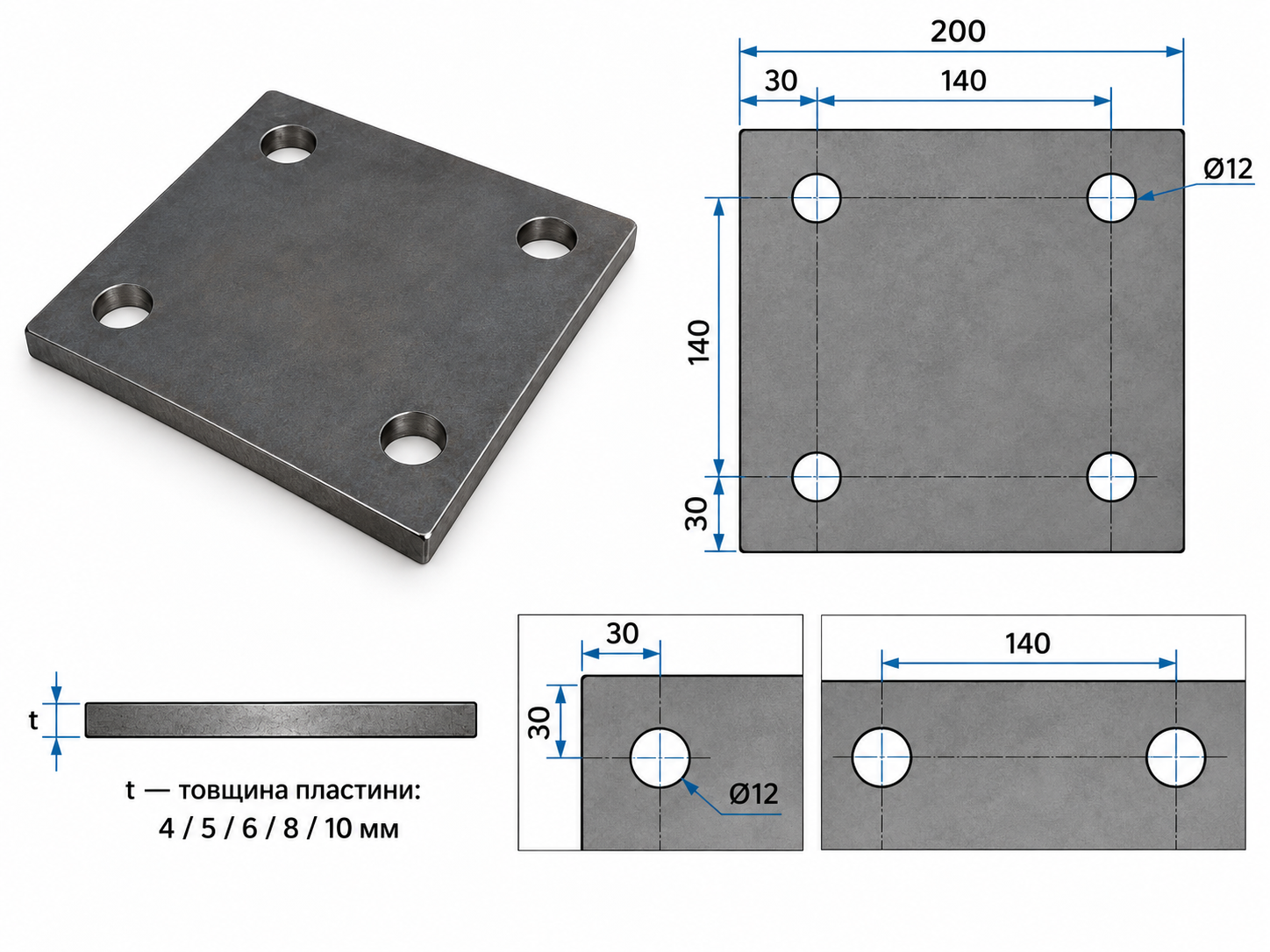

Зовнішній розмір пластини — 200 × 200 мм. Чотири отвори Ø12 мм розташовані симетрично на сітці 140 × 140 мм. Центр кожного отвору знаходиться на відстані 30 мм від двох найближчих країв.

Варіанти товщини

Доступні товщини: 4 / 5 / 6 / 8 / 10 мм. Менша товщина зручна для допоміжних і менш навантажених вузлів, більша забезпечує жорсткішу основу. Необхідну товщину слід вибирати відповідно до конструкції та розрахункового навантаження.

Пластина виготовляється методом лазерного різання, тому зовнішній контур і положення отворів повторюються від деталі до деталі. Виріб можна додатково зварювати, свердлити, фарбувати або використовувати як заготовку для подальшої механічної обробки. Для експлуатації сталі у вологому середовищі або на вулиці передбачте відповідний антикорозійний захист.

Кріплення, анкери, шпильки, стійки та інші елементи конструкції до комплекту не входять.
